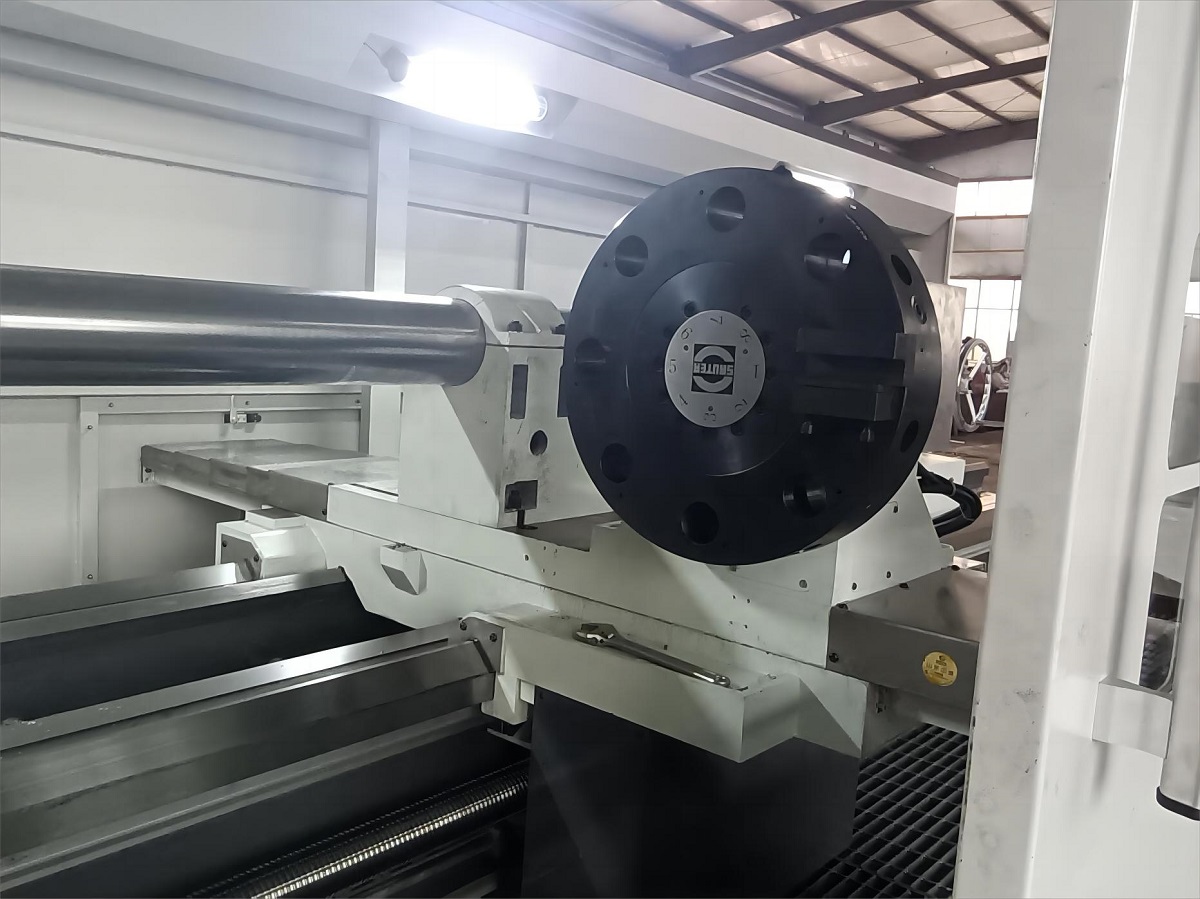

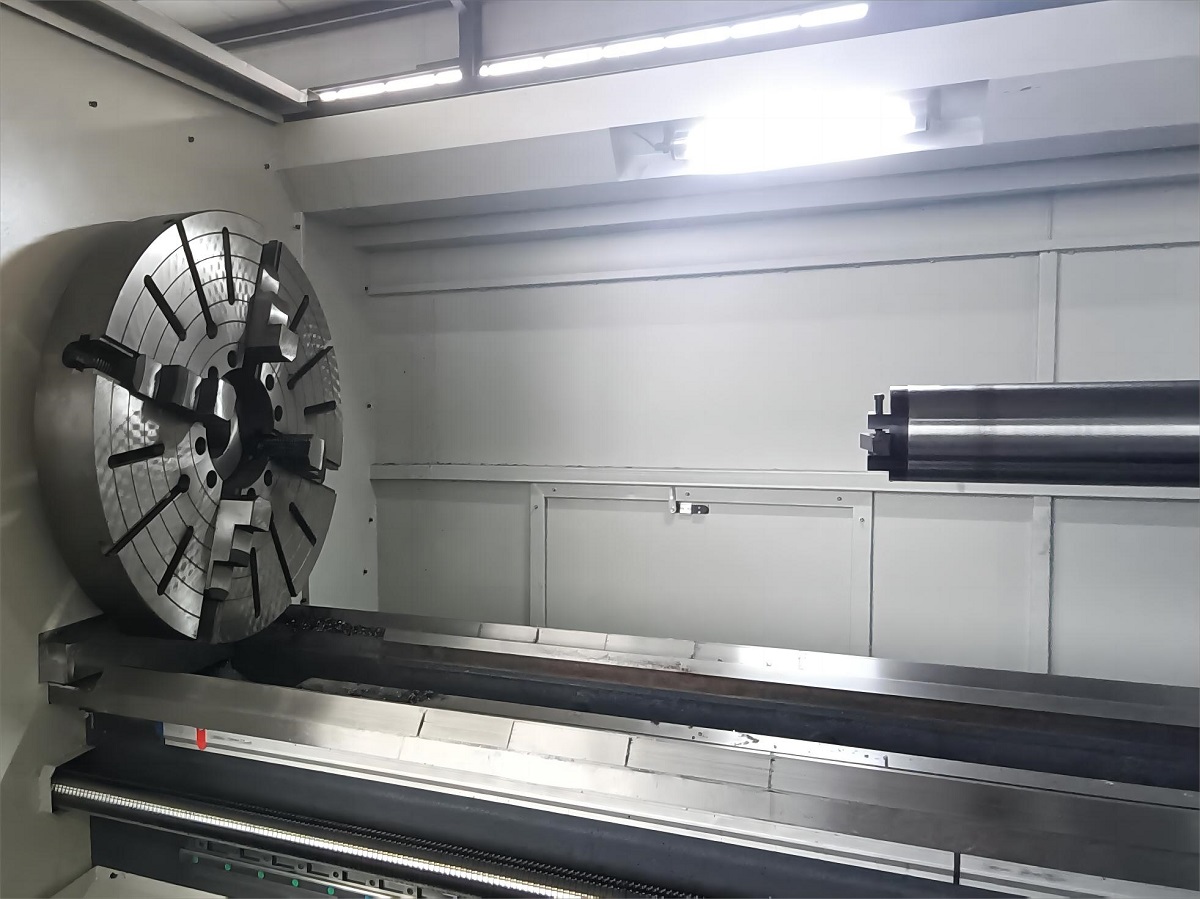

Tour CNC robuste CK61160/180/200

1. Le porteur formulaire a été optimisé et conçu pour avoir des performances de charge fiables et stables.
2. Bonne rigidité et excessif précision.
3. Pénétration élevée du marché, maintenance facile et longue fournisseur vie.
4. Il peut supporter une charge maximale de 100 t et est approprié pour une variété d'industries.
5. Convient à la production de masse et bien plus encore beaucoup moins dépendant des travailleurs.

Contacter maintenant E-mail Téléphone

détails du produit

La forme prédominante de l’outil de bureau :

La machine de séquence CK611 est un tour CNC à matelas plat horizontal massif, système d'asservissement AC entièrement numérique. La puissance prédominante de type D, L, B, H est une transmission informatisée en continu à deux vitesses, le moteur important est un moteur de broche à courant alternatif, la structure E, N est un guide à vitesse variable en continu à quatre vitesses, le moteur fondamental est un moteur à courant continu et deux liaisons. manipuler les arbres. L'axe Z et l'axe X de l'appareil informatique avec une distance entre les noyaux de 1 à 6 M utilisent une paire de vis à billes et un servomoteur AC pour reconnaître les mouvements longitudinaux et latéraux ; L'axe Z de l'appareil informatique avec une distance moyenne de plus de 7 M adopte une crémaillère et un pignon plus une règle de réseau, et l'axe X adopte une paire de vis à billes plus un servomoteur AC pour obtenir un mouvement longitudinal et latéral, qui a un positionnement correct et une précision de positionnement répétée. .

CNC Heavy Duty Lathe CK61160/180/200

SPÉCIFICATION		UNITÉ	CK61160H/N	CK61180H/N	CK61200H/N
Capacité	La capacité de charge maximale des deux plateaux	antécédents médicaux	15000/20000
	Largeur du lit	mm	1100
	Diamètre maximal de pivotement du lit	mm	1640/1700	1840/1900	2040/2100
	Diamètre d’oscillation maximal du porte-outil	mm	1190/1250	1390/1450	1590/1650
	Longueur maximale de la pièce	mm	1000-12000
Fuseau	Diamètre du roulement avant	mm	240/280
	Diamètre du trou traversant	mm	100
	Trou de cône		Système métrique 140#
	Nombre d’étapes de vitesse		Boîte manuelle à deux vitesses/manuelle à quatre vitesses, Régulation de la vitesse en continu dans l’engrenage
	Plage de vitesse	r/min	3-300/2-200
Nourrir	Puissance du moteur principal	Kw	37/55
	Système d’alimentation		SIEMENS, KND CNC, GSK CNC
	Couple longitudinal du servomoteur	N.m	36/48 ou 30/40
	Couple transversal du servomoteur	N.m	27/36ou 22/40
	Section transversale du porte-fraise		55X55/60x60
	Nombre de postes porte-outils		Verticale 4 stations
	Précision de positionnement répétée de la tête de coupe	mm	0.01
	Vitesse d’avance rapide longitudinale	mm/min	6000
	Vitesse d’avance rapide latérale	mm/min	4000
	Vitesse d’avance longitudinale	mm/min	1-2000
	Vitesse d’avance transversale	mm/min	1-2000
Contre-pointe	Diamètre du manchon	mm	260/280
	Trou du cône du manchon		Système métrique 80#
	Voyage des manches	mm	300
